T315 Proprietäre Montagerahmenplatte
● Montagesatz für eingebettete Touch-Monitore – die erste Wahl für die HMI-Integration
● Exklusiv für Touch-Monitore T315
● Mit den Montagerahmenplatten können T315-Monitore sicher in Maschinen oder Geräten montiert werden
● Aus hochfestem verzinktem Stahl gefertigt
15,6-Zoll-Touchmonitor
Nahtlose Embedded-Pro-Lösung

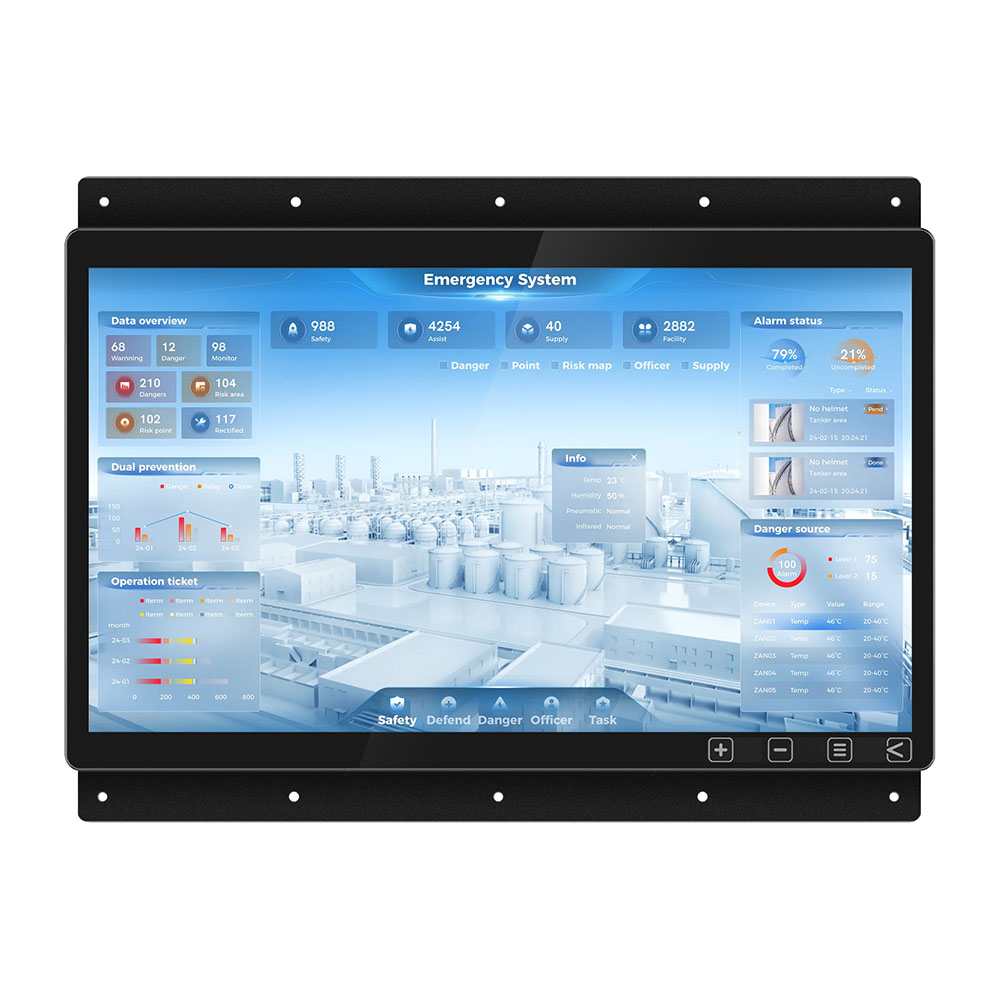

Die verlängerten oberen und unteren Befestigungsrahmenplatten wurden für eingebettete Anwendungen des Touchmonitors T315 entwickelt und ermöglichen die Befestigung des Monitors von hinten im vorderen Gehäuse einer kundenspezifischen Maschine oder hinter einer Wand, wodurch eine saubere und optimierte HMI-Schnittstelle entsteht. Die T315 proprietäre Montagerahmenplatte besteht aus hochfestem verzinktem Stahl und verfügt über mehrere Befestigungslöcher für eine flexible Installation.

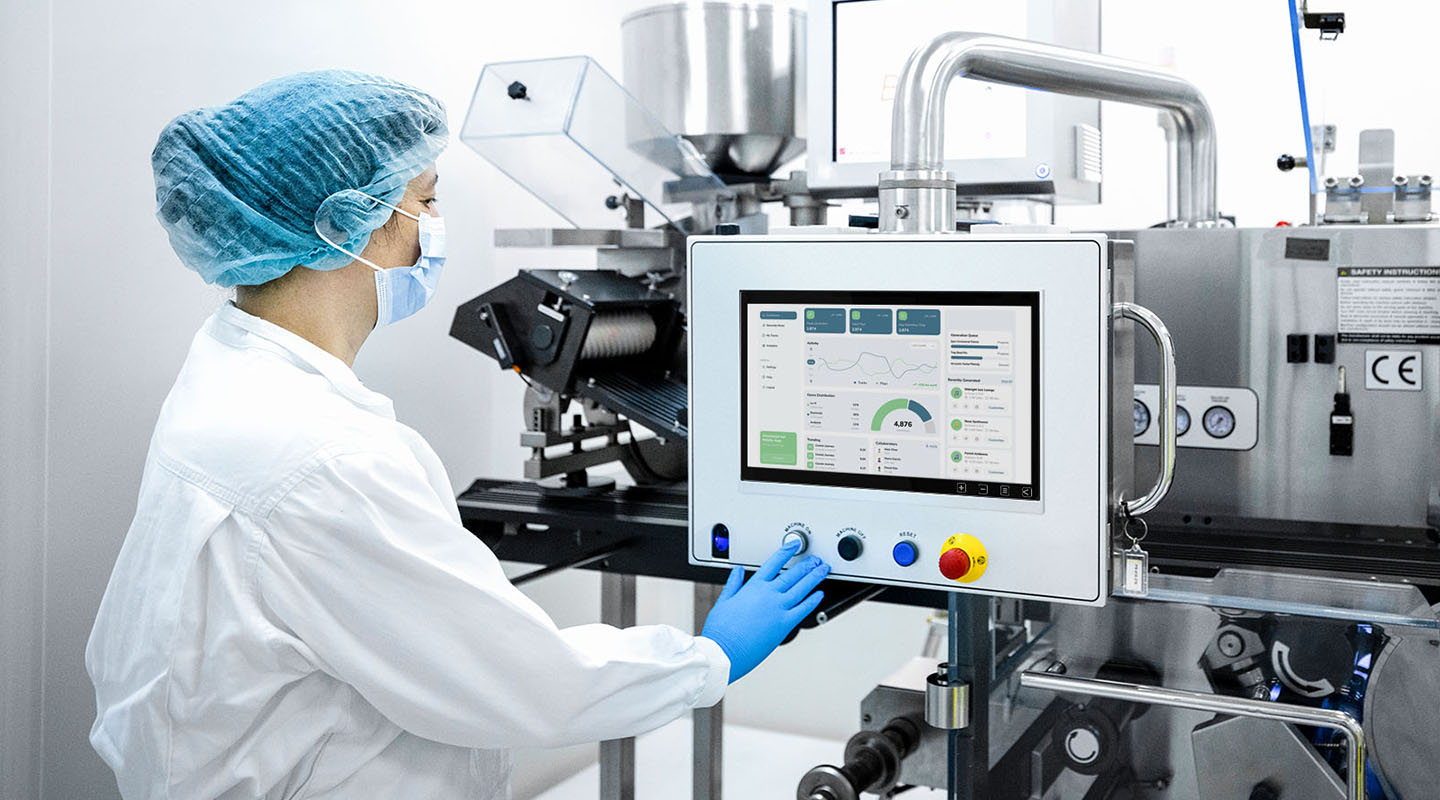

In Kombination mit dem Touchmonitor T315 eignen sie sich ideal für verschiedene Embedded-Anwendungen, darunter Fabrikausrüstung, Kiosksysteme, Industriemaschinen, Serverräume und medizinische Geräte.
Flexible Montagepositionen und sauberes Kabelmanagement

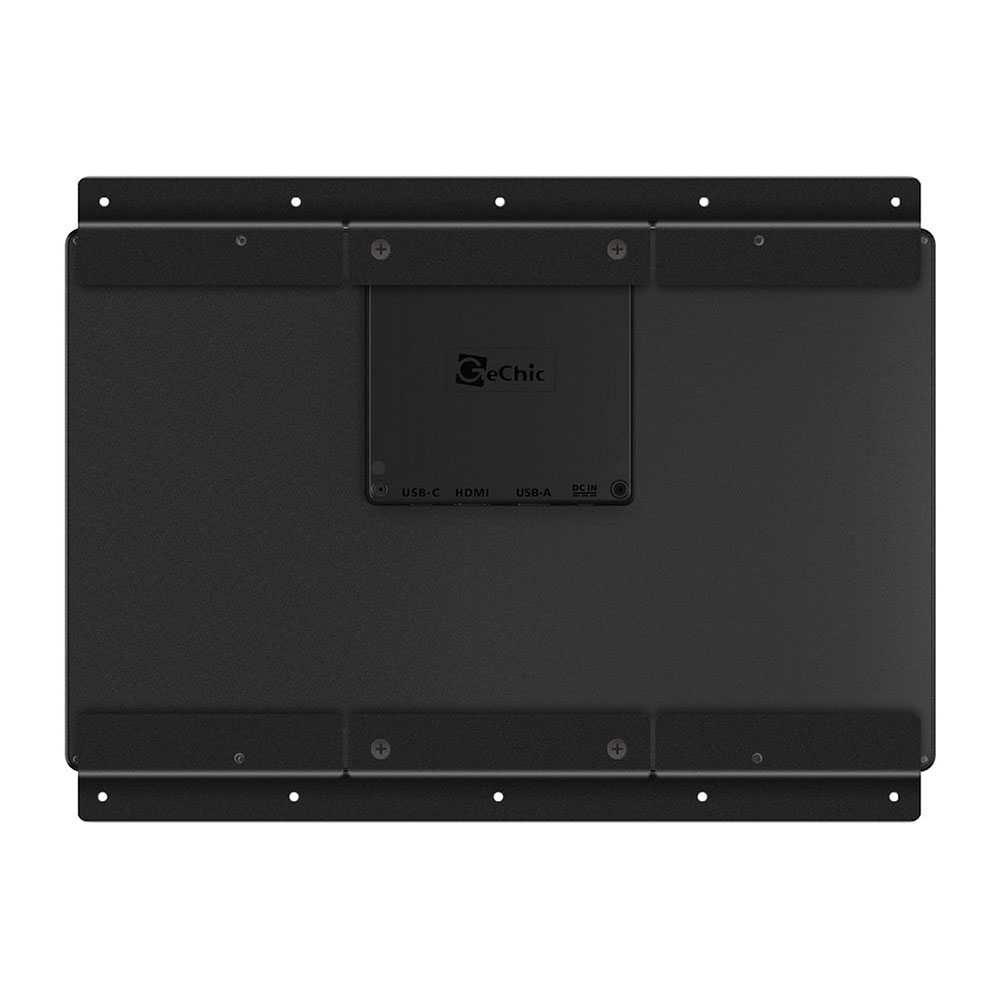

Sobald der T315 Monitor mit den Montagerahmenplatten gesichert ist, bietet der Rahmen 10 Befestigungsschraubenlöcher entlang der Ober- und Unterseite. Sie können die entsprechenden Schraubenpositionen verwenden, um den Monitor im Gehäuse oder in der Maschine zu befestigen. Der zusätzliche Montagerahmen beeinträchtigt die hinteren E/A-Anschlüsse nicht, sodass Kabelverbindungen einfach hergestellt werden können und das Gerät nach dem Einbau kompakt und übersichtlich bleibt.
Installationsanleitung
Der T315 Touch Monitor verwendet einen projizierten kapazitiven Touchscreen, der eine präzise und reaktionsschnelle Touch-Leistung bietet. Nach der Montage des Monitors auf der Montageplatte liegt die Touch-Glasoberfläche ca. 3 mm hinter der Vorderkante des Rahmens. Dadurch werden unbeabsichtigte Touch-Reaktionen verhindert, die durch den Kontakt zwischen dem Touch-Glas und dem Metallgehäuse verursacht werden.
Schritt 1
Für einen bündigen Sitz befestigen Sie einen 3 mm dicken, nichtleitenden Schaumstoffstreifen an der Innenseite des Gehäuses.
*Hinweis: Schaumstoff ist nicht im Lieferumfang enthalten.
Schritt 2
Legen Sie den Monitor T315 mit der Vorderseite nach unten darauf. Richten Sie die M4-Schraubenlöcher der Rahmenplatten auf die VESA 100-Löcher des Monitors aus und befestigen Sie die Rahmenplatten mit vier M4-Schrauben am Monitor.
Schritt 3
Verwenden Sie geeignete M4-Schrauben und Muttern, um den Monitor durch die Befestigungslöcher an den Rahmenplatten am Gehäuse zu befestigen.
Stellen Sie vor dem Einbau „Automatische Abschaltung“ auf „Schlaf“ oder „Standby“ und aktivieren Sie „Menüverriegelung“ im OSD-Menü des Monitors, um ein Herunterfahren oder versehentliche Berührungen zu verhindern.
Abmessungen
T315 Blendfreier Touch-Monitor mit Fingerabdruck-Schutz
Flexible doppelte Installation! Wandmontage und Rückwandmontage
Integrierte VESA-Halterung – sofort einbaufertig

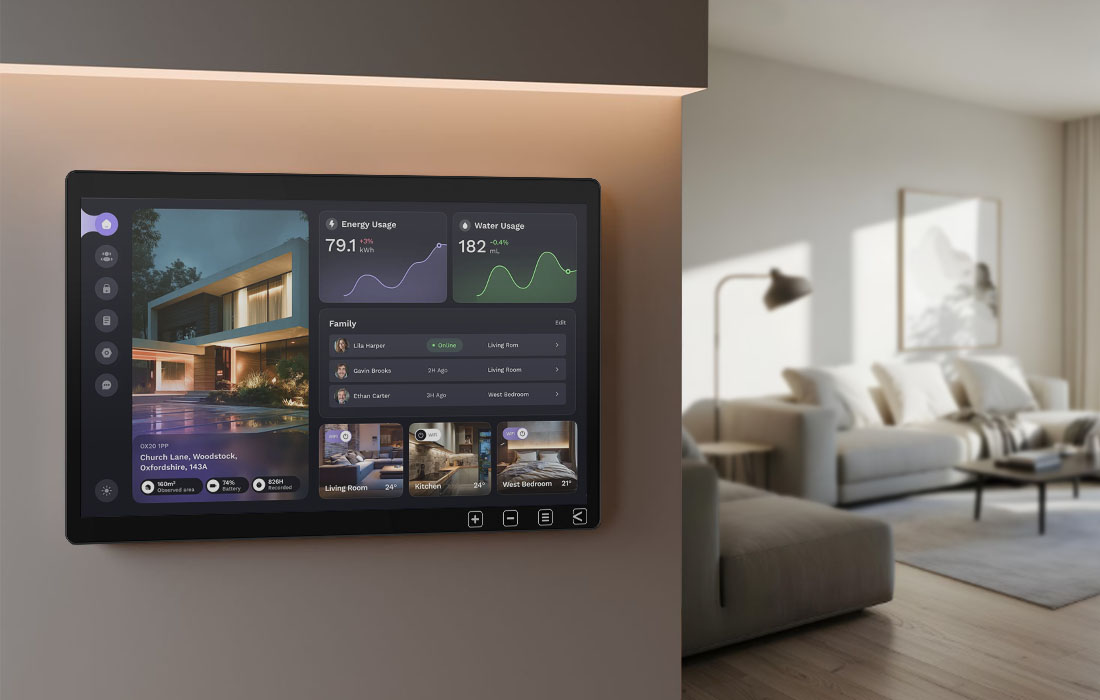

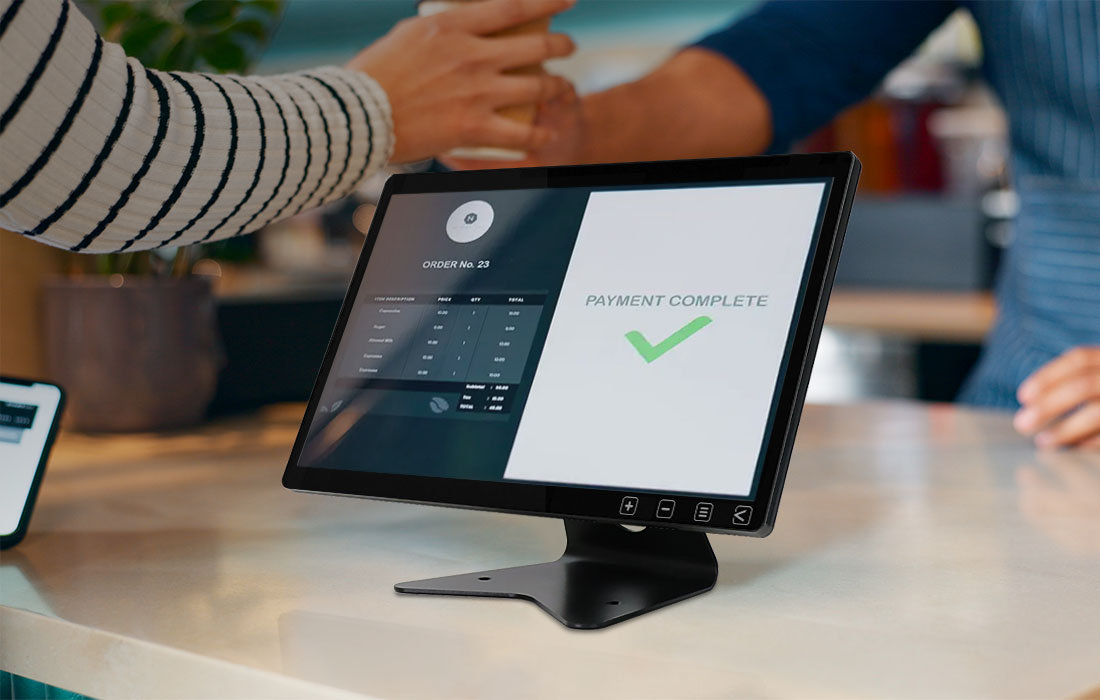

Der T315 Monitor verfügt über ein echtes flaches Touchglas, einen ultraschlanken Rahmen und eine elegante Rückseite aus Aluminium. Er kann direkt an VESA 100-Wandhalterungen, Armen oder Tischständern befestigt werden.
Zusatz-Montagerahmen für einfache Einbettung
Befestigen Sie die Montageplatten am Monitor, um eine zusätzliche Einbauoption für die Frontblende zu erhalten. Dadurch lässt sich der T315-Touchmonitor durch eine rückseitige Montage leichter in Industrie-PCs, Mini-PCs oder andere Touch-Systeme integrieren.
