● 安全警告事项
1. 调整屏幕角度时，请由屏幕托盘处施力，请勿握着屏幕本体进行调整，以免屏幕破裂、变形。
2. 请将脚架放置于水平桌面，避免在倾斜桌面上使用。
3. 请勿大力拍击屏幕或脚架，可能造成脚架倾倒、屏幕损毁。
4. 不当使用或安装(例如，未正确锁紧螺丝等)造成设备损坏或人员伤害，本公司不承担赔偿与衍生法律责任。

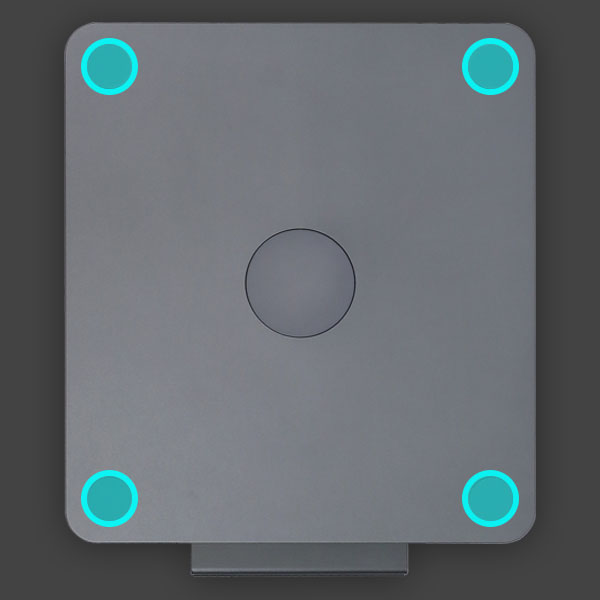

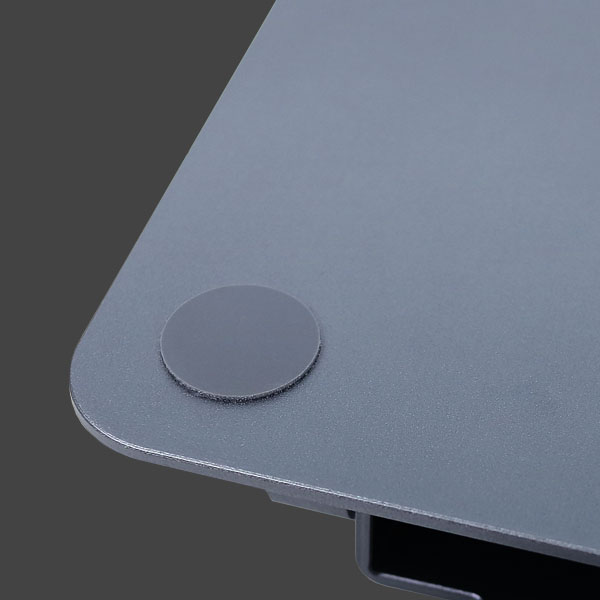

● 设立脚架

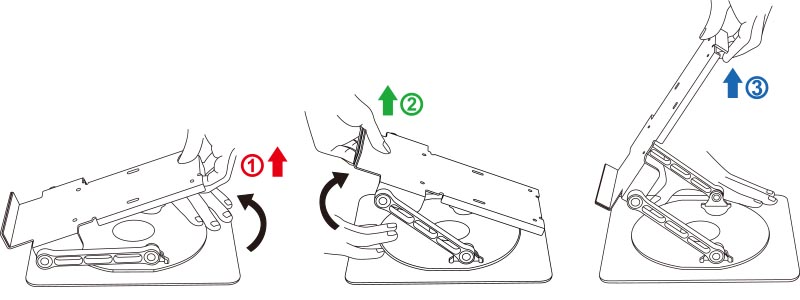

如图，安装屏幕前，请先将脚架平放于稳固的桌面上，一手压住脚架底座、另一手握住屏幕托盘的把手向上施力，使托盘立起，以便将屏幕锁至托盘 上。

● 安装说明
【安装T1系列屏幕】
① 在桌面上放置气泡垫或软垫，将T1屏幕面朝下轻放于软垫上。

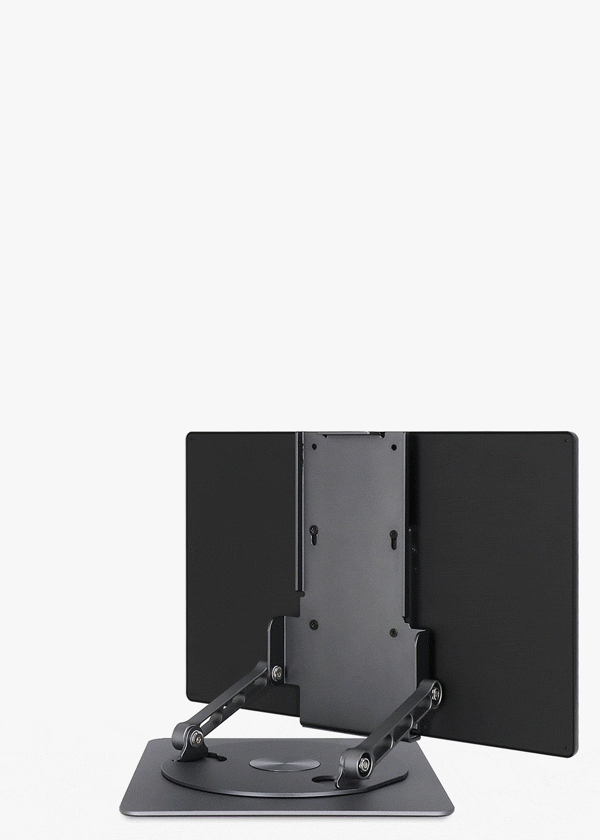

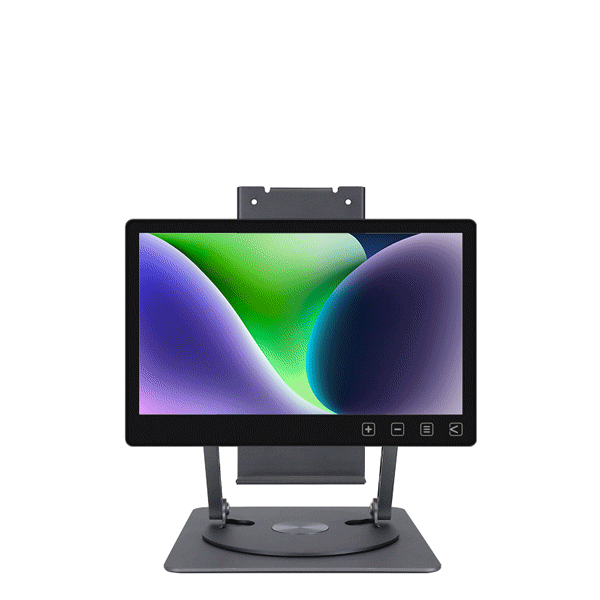

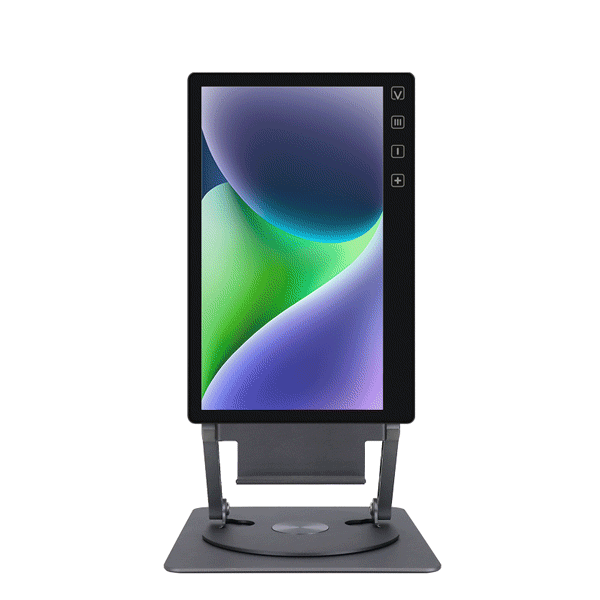

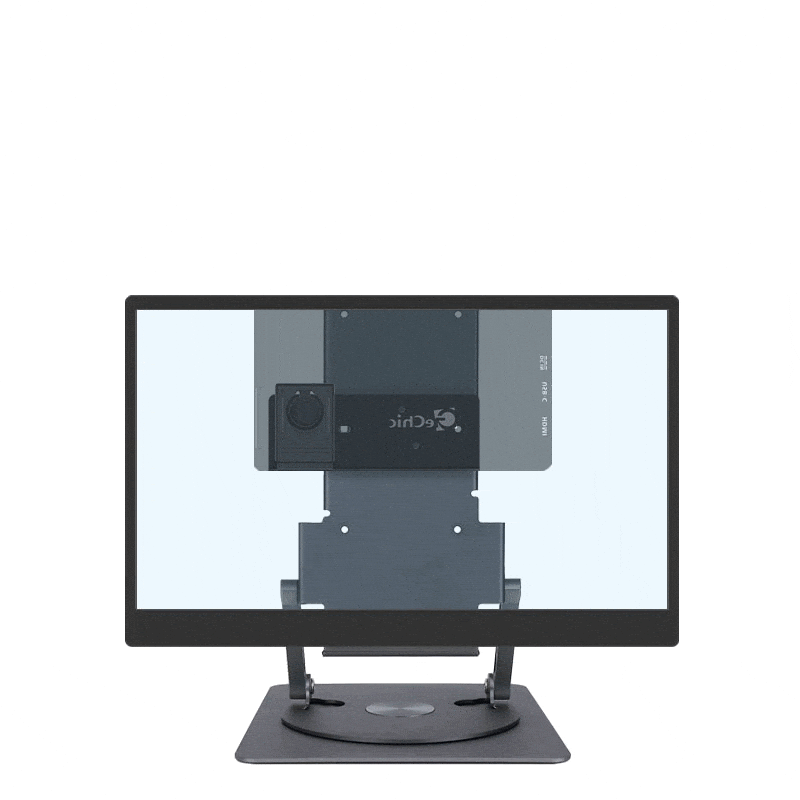

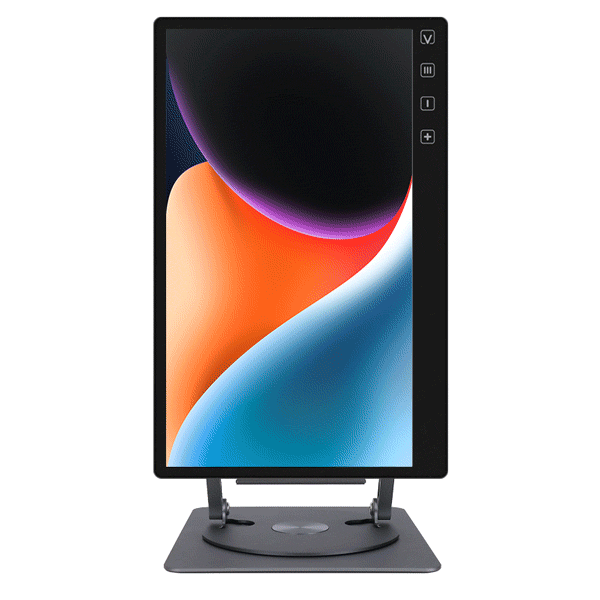

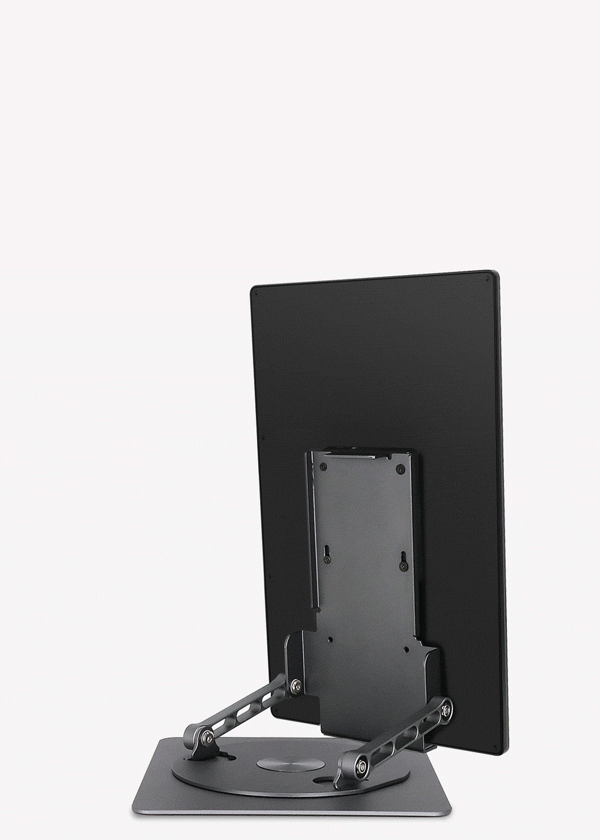

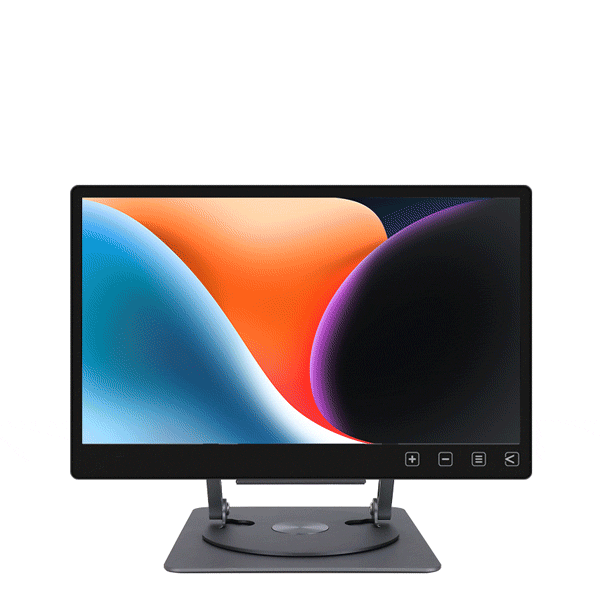

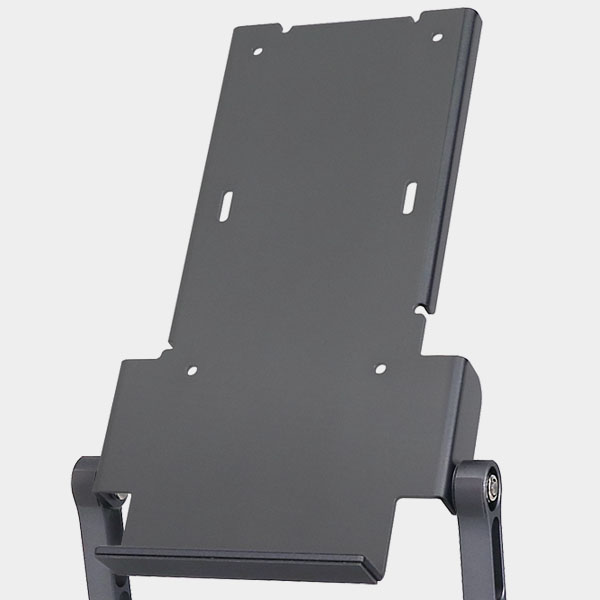

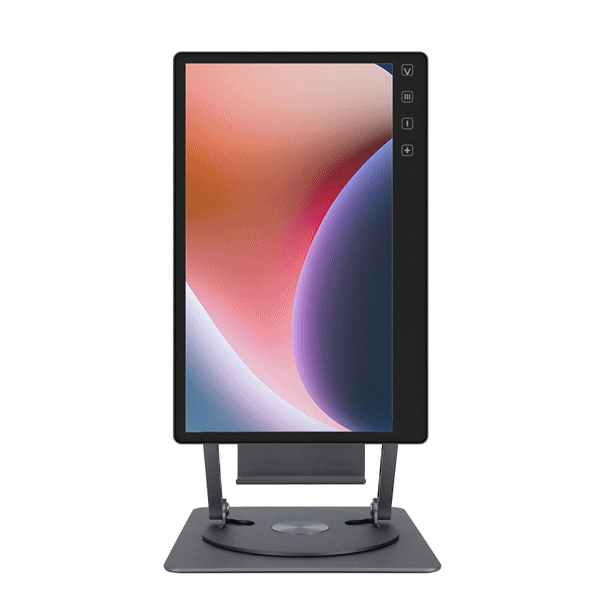

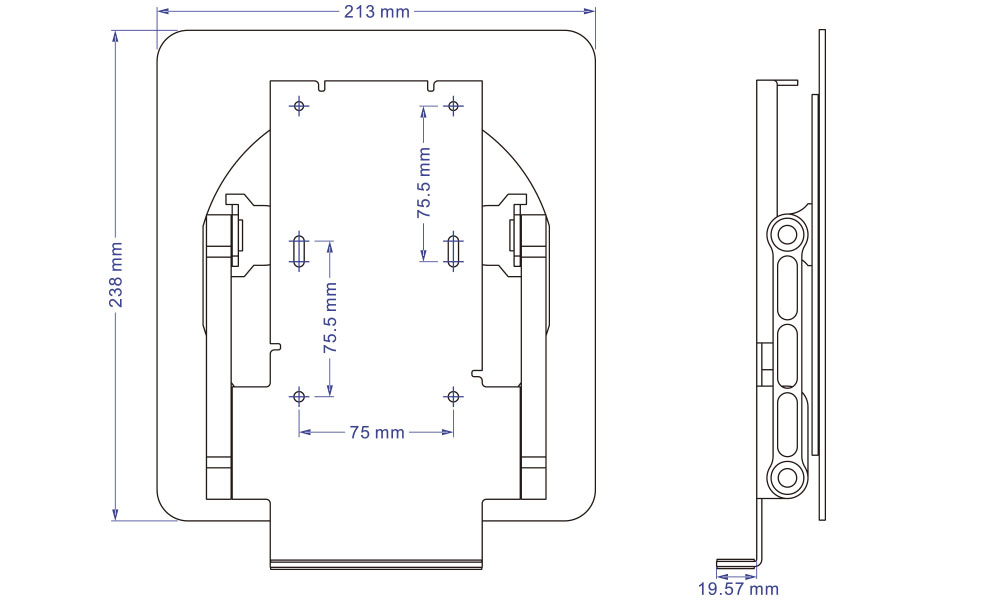

② 欲使用水平显示时，将托盘下方四个VESA 75孔对准屏幕后方的螺丝孔，用四个M4螺丝将屏幕牢锁于托盘上；使用垂直方向，使屏幕接口在朝上、脚架托盘 的VESA 75上方四个孔对准屏幕后方的螺丝孔，用四个M4螺丝将屏幕牢锁于托盘上。

③ 将屏幕立起平放于桌面。 建议使用者面向底座短边，调整屏幕倾角时更为稳固。

● 调整高度&角度

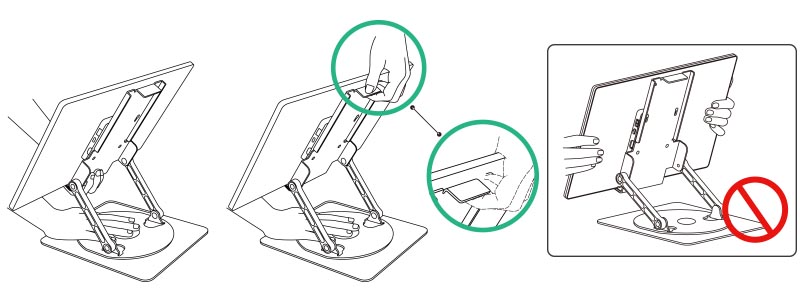

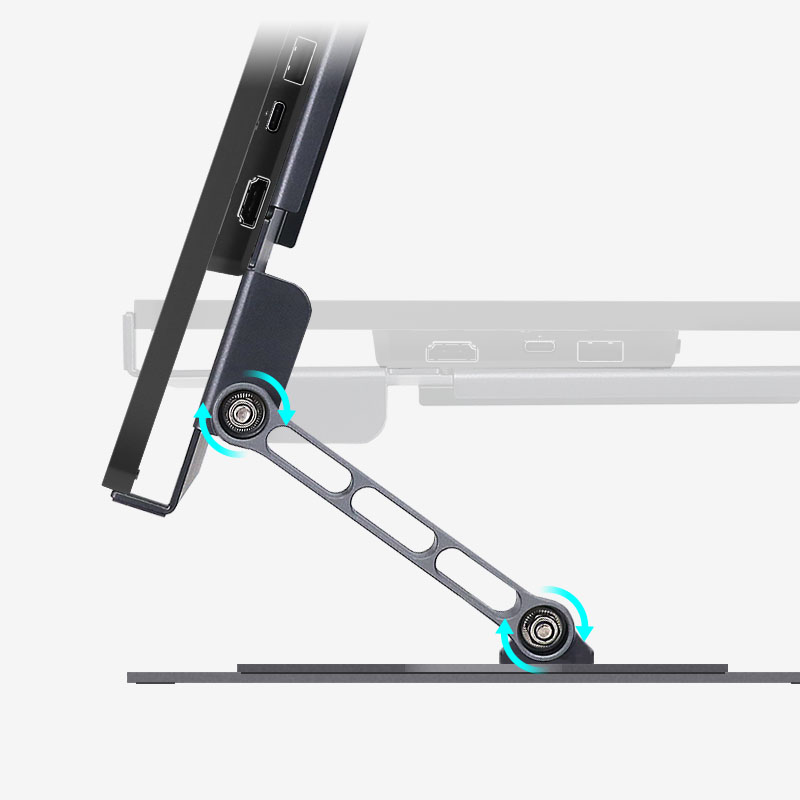

欲改变屏幕角度时，一手压着脚架底座，一手握着托盘下端或上方把手，将屏幕调整至适合的高度及角度，切勿仅握扶屏幕本体施力。

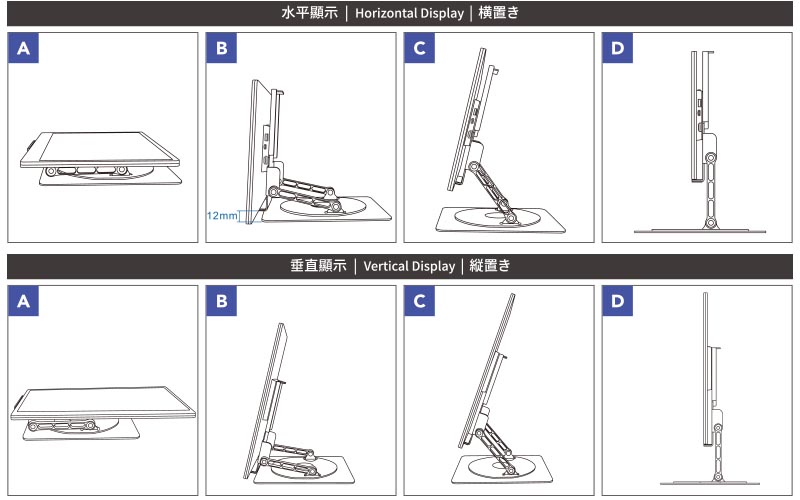

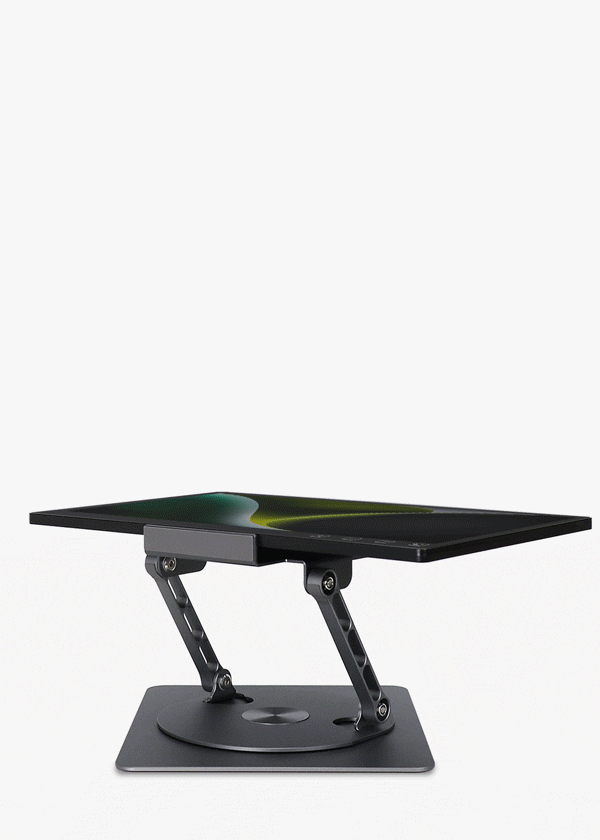

A. 平放：握着托盘上下方，将支撑臂向下收，屏幕即可平放0度使用。

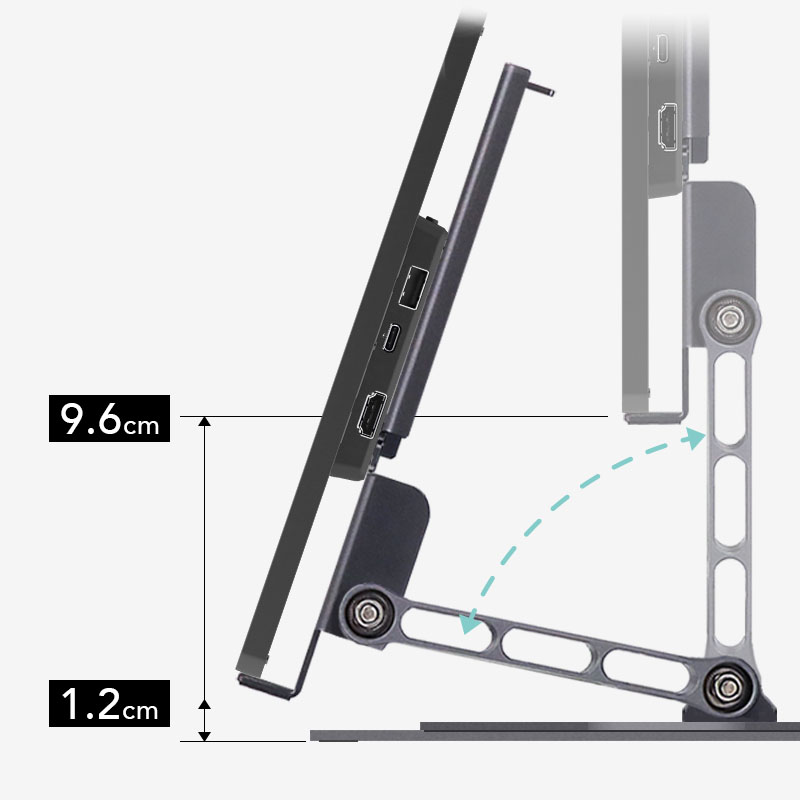

B. 最低高度：托盘下缘贴近底座使用时，为最低使用高度。
注意！ 若托盘下缘低于底座，旋转屏幕时会与底座碰撞，导致无法进行旋转。
C. 一般高度：屏幕高度与角度可无段式调整，调整后须确认屏幕脚架稳固、不会因触控操作而倾倒，方可安全使用。
D. 最高高度：将脚架支撑臂垂直立起时，为屏幕最高使用高度。
警告！ 调整屏幕角度时，请保持屏幕重心在转盘范围内，以免屏幕于使用或触控操作时倾倒。

● 接线与理线

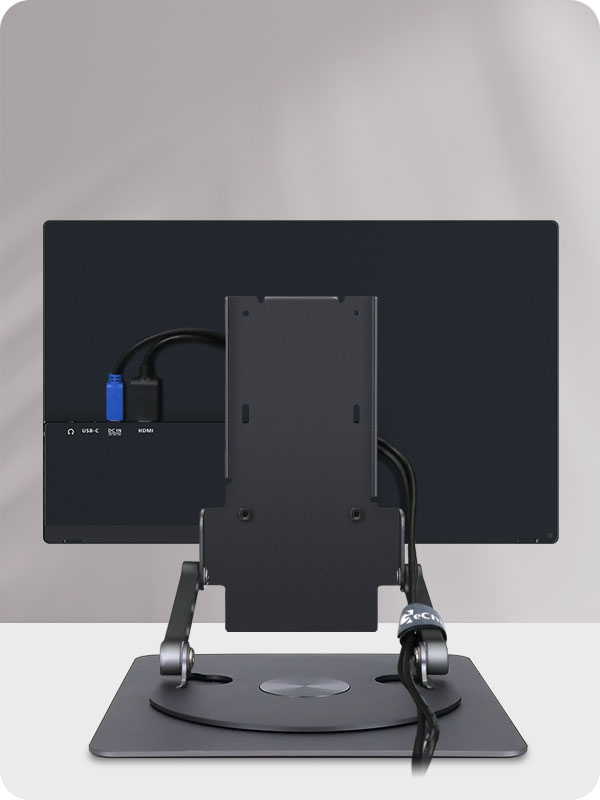

将线材连接至屏幕，用束线带将线材与支撑臂束在一起。

● 旋转屏幕

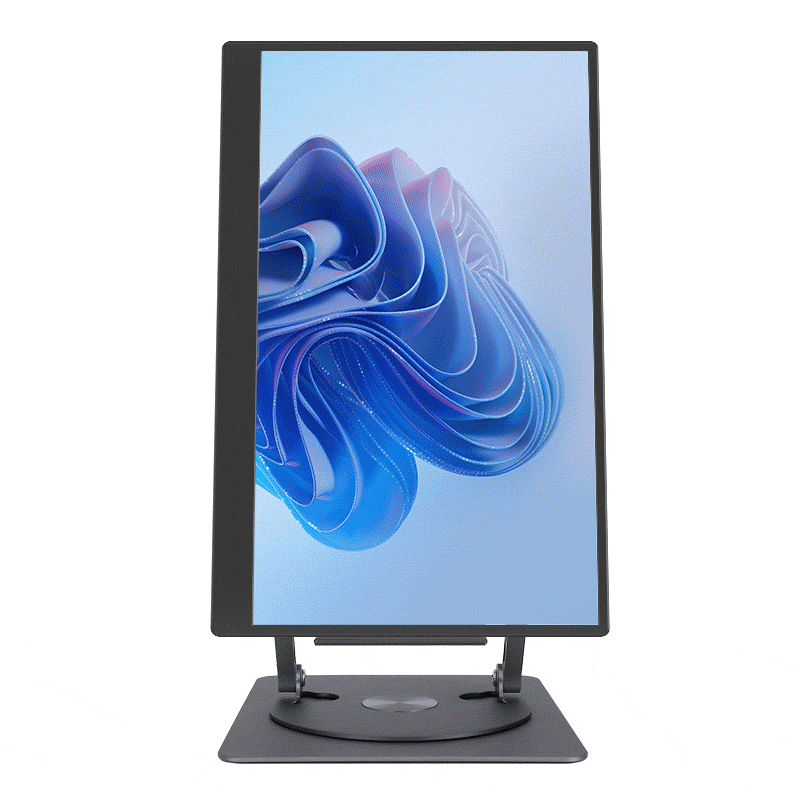

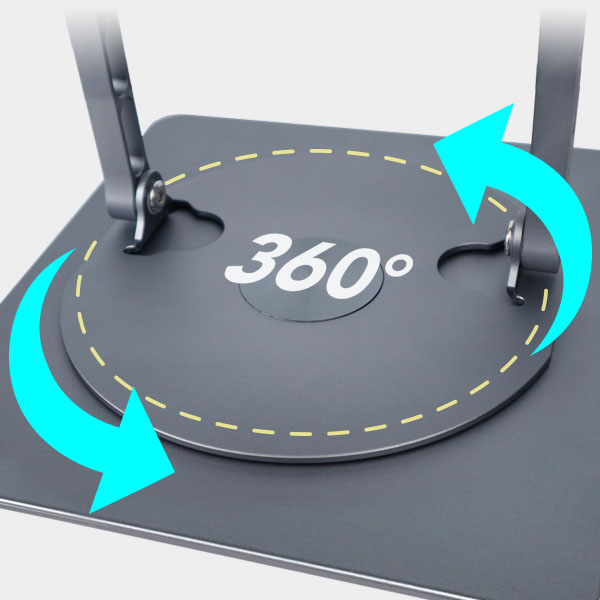

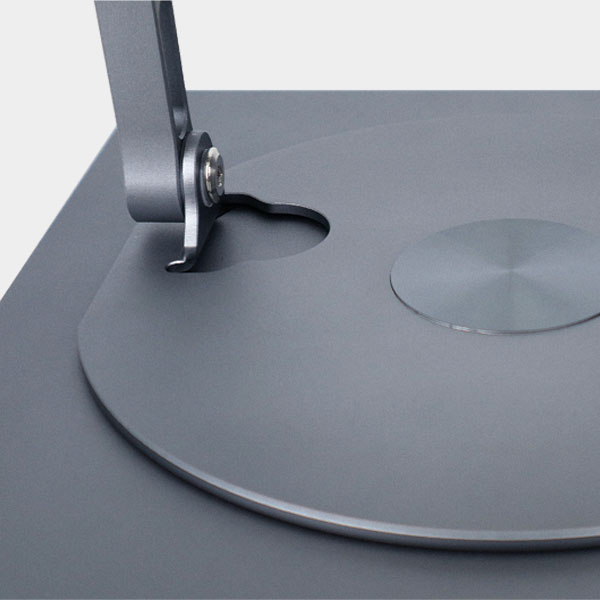

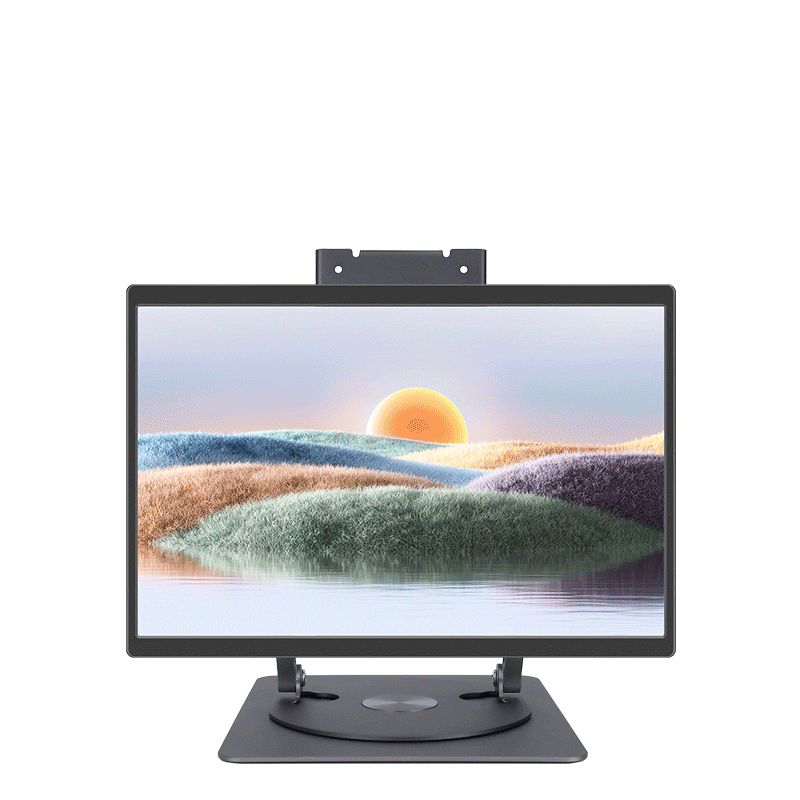

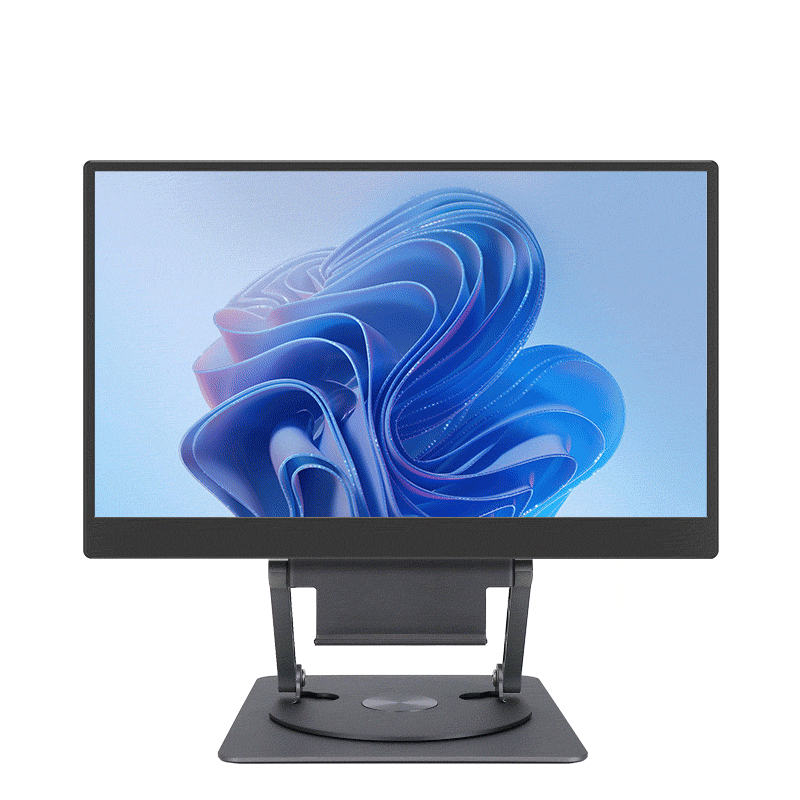

屏幕安装于T1S5脚架，使用脚架转盘可360°无段式旋转屏幕方向。

● 支撑臂松紧之调整

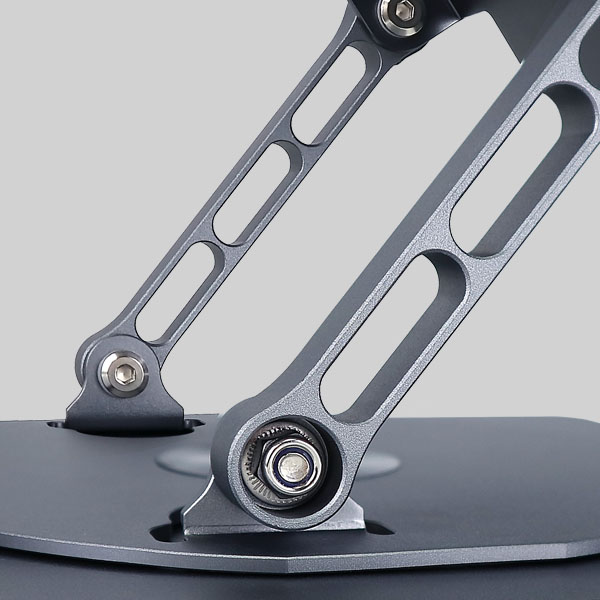

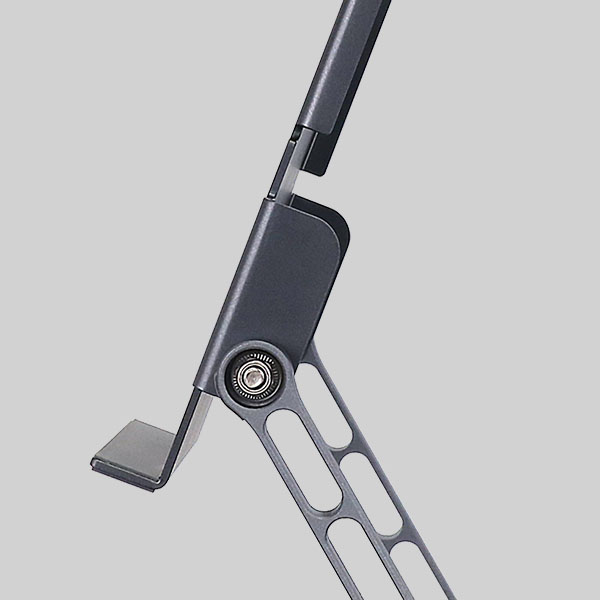

若因支撑臂关节松动而无法固定角度、高度时，可使用六角扳手与套筒组，调节支撑臂关节处之松紧。
注意！ 请勿过度放松支撑臂关节，否则屏幕可能因重力使高度逐渐下降或角度倾斜，造成倾倒之风险。

------------------------------------------------------
● 安装说明
【安装M1系列屏幕】

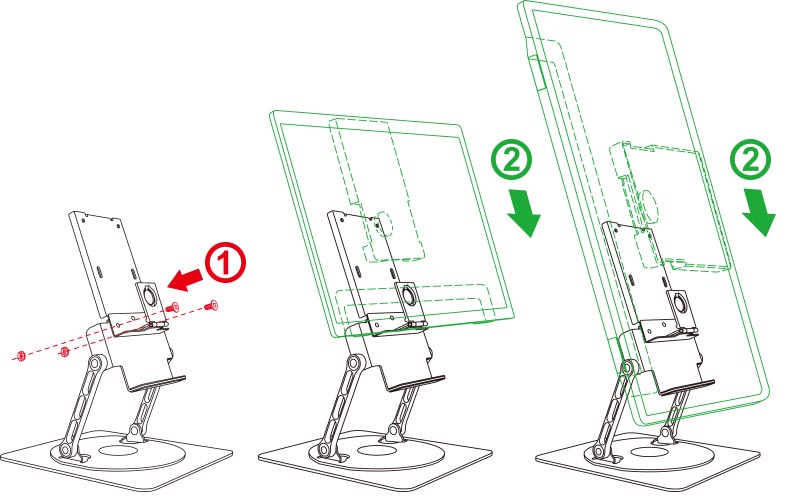

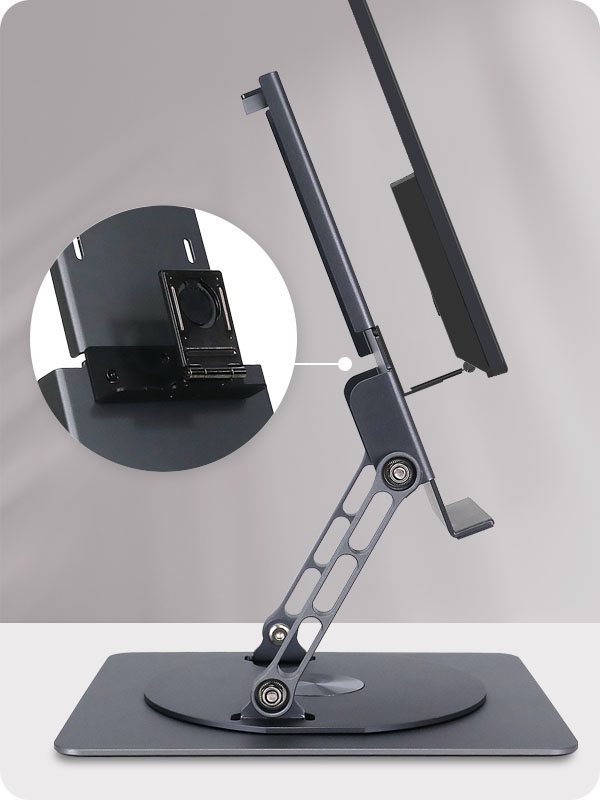

① 将快拆壁挂支架(VESA 75)(须另选购)之两个VESA 75螺丝孔对准托盘的下方两个螺丝孔，再使用两组M4螺栓&螺帽，将支架牢锁于脚 架托盘上。

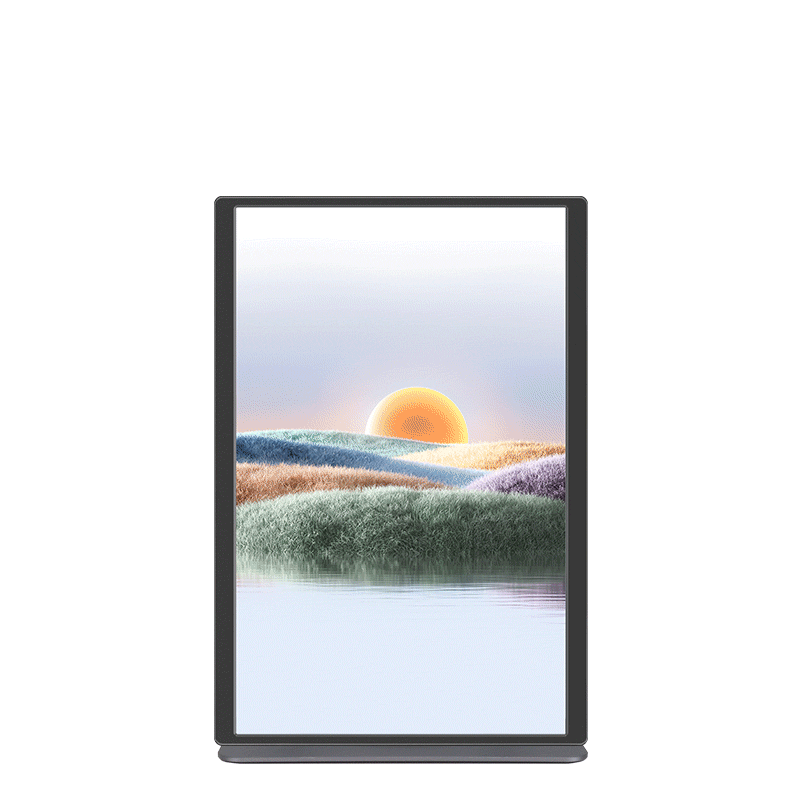

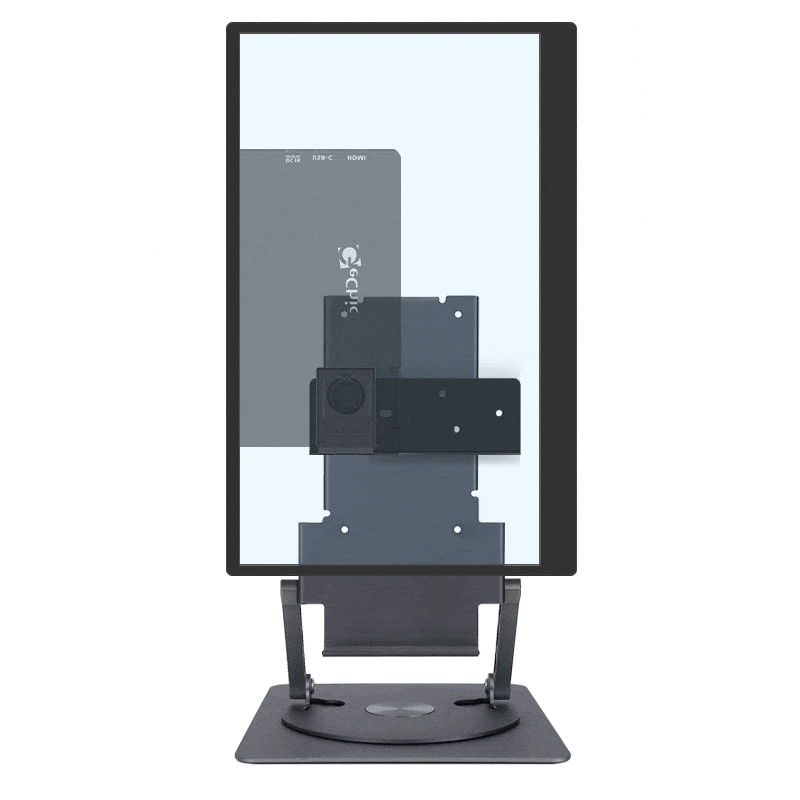

② 将屏幕快拆母座下方接口(水平显示)或快拆母座左/右侧接口(垂直显示)对准支架快拆公头插入屏幕即可。 (图示以M141E屏幕示范)
警告!请勿将快拆公头朝下安装，屏幕倒插入快拆公头为错误方式，可能导致屏幕掉落、面板碎裂。
警告!调整屏幕角度时，须握托盘下端或上方把手，切勿仅握扶屏幕本体施力，否则将导致屏幕变形或损坏。
